Năng lực thiết kế hàng đầu của CATIA, cộng thêm quản lý dữ liệu tập trung, cộng tác thời gian thực và lựa chọn đám mây hoặc tại chỗ. VINIS cung cấp bản quyền chính hãng và triển khai 3DEXPERIENCE CATIA cho doanh nghiệp sản xuất Việt Nam.
Vẫn là trải nghiệm thiết kế CATIA quen thuộc, nhưng được mở rộng với khả năng kết nối dữ liệu, cộng tác và làm việc trên nền tảng 3DEXPERIENCE.
Mô hình lưu trên nền tảng, tự quản lý phiên bản — luôn mở đúng bản mới nhất.

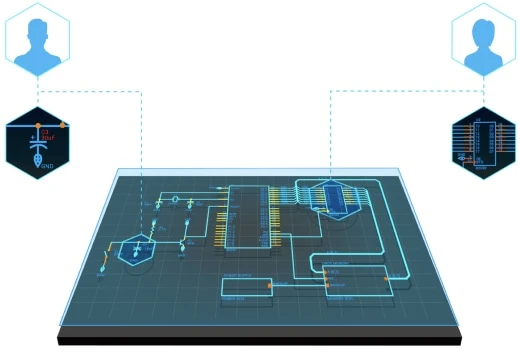

Nhiều nhóm và đối tác cùng xem, ghi chú, duyệt trên một mô hình.
Mỗi người dùng có đúng bộ ứng dụng cho công việc của mình.
Chạy trên cloud hoặc hạ tầng riêng của doanh nghiệp.
SIMULIA, DELMIA, ENOVIA và MBSE trên cùng dữ liệu.
Thiết kế phát sinh, trợ lý AI, tìm kiếm thông minh.
CATIA được tin dùng xuyên suốt vòng đời thiết kế trong nhiều ngành công nghiệp đòi hỏi độ chính xác cao.
Từ phác thảo kiểu dáng đến cụm lắp ráp và mô phỏng — CATIA tạo ra những hình khối phức tạp quyết định thẩm mỹ và hiệu năng của chiếc xe.
Thiết kế khung thân, động cơ và hệ thống máy bay theo tiêu chuẩn an toàn nghiêm ngặt, quản lý hàng nghìn chi tiết trên một nguồn dữ liệu.
Thiết kế và quản lý máy móc, khuôn gá phức tạp; kiểm chứng hiệu năng trước khi chế tạo để rút ngắn thời gian ra thị trường.
Tạo sản phẩm tinh xảo, thẩm mỹ cao và thử nhanh nhiều phương án để đưa sản phẩm ra thị trường sớm hơn.
Mô hình hoá kết cấu phức tạp và công trình bề mặt cong tự do; kiến trúc sư và kỹ sư phối hợp trên cùng một mô hình.
Trên 3DEXPERIENCE, CATIA được cấp phép theo role — mỗi role là một gói năng lực cho một vị trí công việc, kết hợp linh hoạt theo bài toán thiết kế và mô phỏng của doanh nghiệp.
Mô hình hoá cơ khí, bề mặt, khuôn – dập và thiết kế phát sinh (generative)
Module tiêu biểu

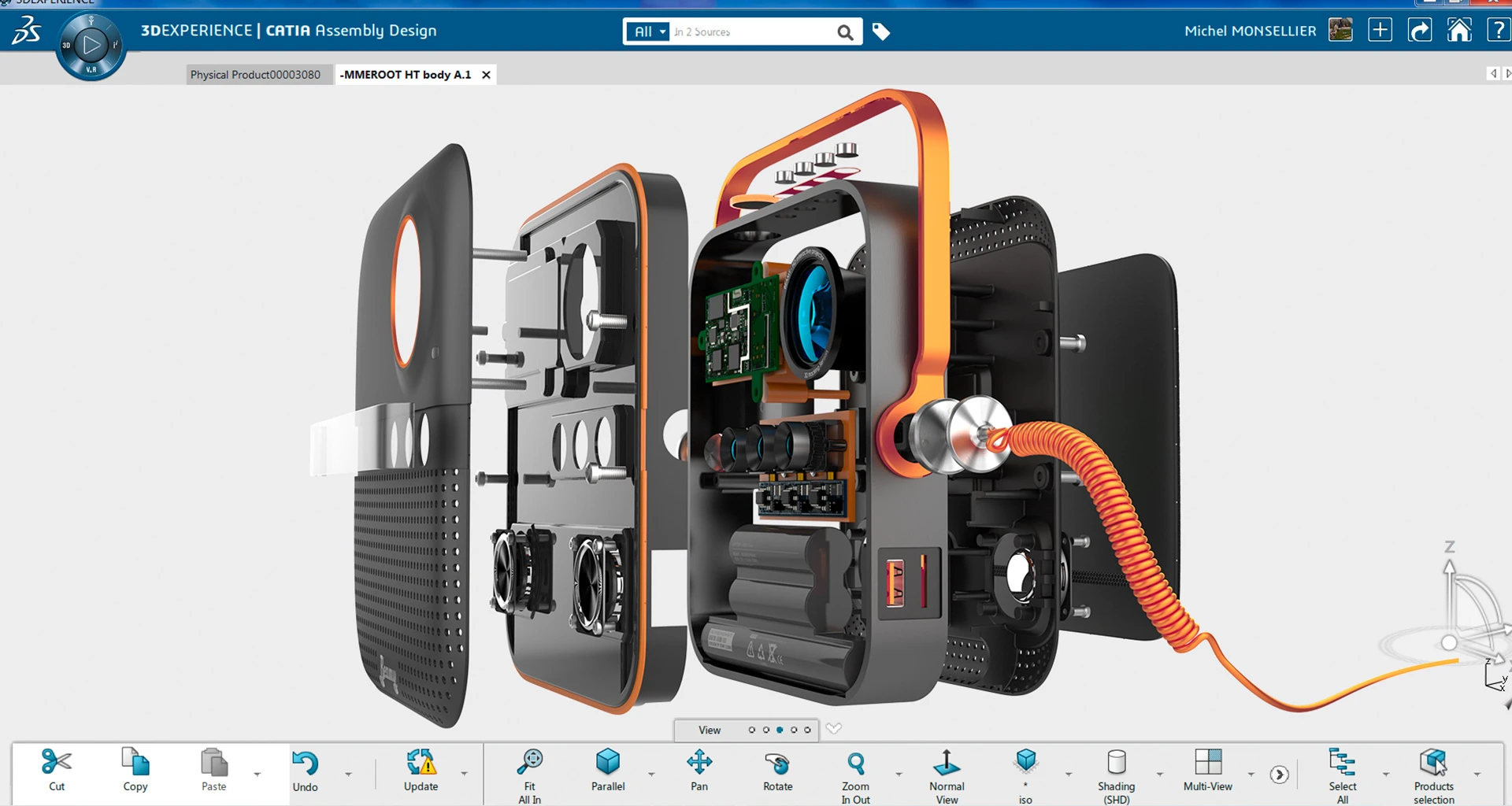

Bộ công cụ trọn gói cho thiết kế cơ khí và bề mặt — từ mô hình, lắp ráp, cơ cấu đến bản vẽ.
Bề mặt thẩm mỹ chất lượng Class-A cho sản phẩm hoàn thiện.
Thiết kế khuôn ép nhựa, điện cực và tự động hoá tác vụ khuôn.
Thiết kế khuôn dập, mô phỏng tạo hình và đàn hồi ngược.
Đi dây, định tuyến cáp và đồng bộ sơ đồ điện với mô hình 3D.
Tự sinh hình dạng kết cấu đạt KPI khối lượng, độ bền, chi phí.
Sinh hình dạng tối ưu dòng chảy, kiểm chứng bằng CFD.
Kết cấu, độ bền, chất lỏng – nhiệt và ép phun nhựa trên solver Abaqus
Module tiêu biểu
Phân tích kết cấu đa vật lý — tĩnh, động, tần số và nhiệt — ngay trên mô hình thiết kế.
Mô phỏng mỏi và dự đoán tuổi thọ sản phẩm với solver Abaqus.
Mô phỏng điền đầy, làm nguội và dự đoán cong vênh chi tiết nhựa.
CFD dòng chảy trong/ngoài và truyền nhiệt (RANS).
* Tên module theo danh mục role của Dassault Systèmes. VINIS tư vấn tổ hợp module tối ưu theo quy trình của doanh nghiệp bạn — liên hệ để nhận tư vấn.
Lợi ích lớn nhất không nằm ở một công cụ dựng hình mới, mà ở cách cả doanh nghiệp làm việc chung trên một nguồn dữ liệu — từ phòng thiết kế đến nhà cung cấp và nhà máy.
Mô hình, bản vẽ, yêu cầu và thay đổi được lưu tập trung kèm lịch sử phiên bản. Không còn cảnh gửi nhầm tệp cũ, chép tệp qua lại hay mất thời gian tìm "bản cuối cùng".
Mời đối tác vào đúng dự án, đúng phạm vi dữ liệu. Các bên xem, ghi chú và duyệt thiết kế trực tiếp trên nền tảng thay cho trao đổi tệp qua email.
Cấp phép theo role cho người dùng định danh: mỗi kỹ sư có đúng bộ công cụ cần cho công việc, thêm người hoặc thêm role nhanh khi dự án lớn dần.
Kết quả mô phỏng SIMULIA và kế hoạch sản xuất DELMIA dùng chung dữ liệu với mô hình CATIA, phát hiện vấn đề sớm thay vì chờ đến khi làm mẫu thật.
Với bản cloud, hãng vận hành máy chủ, sao lưu và cập nhật phiên bản; doanh nghiệp không cần đội CNTT riêng để quản trị hệ thống quản lý dữ liệu.
Bộ phận thuộc Honda R&D, chuyên máy phát điện, máy cắt cỏ và động cơ, dùng CATIA để đưa phác thảo 2D thành mô hình 3D (Sketch Tracer, Imagine & Shape), duyệt mẫu bằng thực tế ảo và cùng làm việc trên một nền tảng dữ liệu duy nhất, thay cho việc chuyển đổi qua lại giữa nhiều công cụ.
sản phẩm động lực Honda Life Creation Center đã đến tay khách hàng trên toàn thế giới
“Khi con người và phần mềm cùng tạo ra những thiết kế không gian mới, đó trở thành động lực để tạo nên những điều mới mẻ.” — Toshinobu Minami, Kỹ sư trưởng cấp cao
Đọc thêmNguồn: Dassault Systèmes — câu chuyện khách hàng trên 3ds.com (tiếng Anh).
Nếu đội ngũ đã quen quy trình tệp trên máy trạm, làm việc chủ yếu trong mạng nội bộ và trao đổi tệp CATIA với OEM, CATIA V5 có thể là lựa chọn phù hợp hơn.
Những thắc mắc phổ biến khi triển khai CATIA trên nền tảng 3DEXPERIENCE.
Khác biệt cốt lõi nằm ở cách quản lý dữ liệu: V5 dùng hệ thống dựa trên tệp trên máy cá nhân, còn 3DEXPERIENCE dùng cơ sở dữ liệu của nền tảng, cho phép chia sẻ theo thời gian thực. Xem bảng so sánh V5 & 3DEXPERIENCE.
Về cơ bản đây là cùng một sản phẩm; tên gọi hiện nay được ưu tiên sử dụng để thể hiện bước tiến so với V5.
Có. Tệp V5 mở được kèm đầy đủ lịch sử dựng hình, tuy nhiên khi lưu lại sẽ thành khối đặc không còn cây lịch sử (featureless). Việc tích hợp liền mạch đạt được khi cả hai cùng lưu vào cơ sở dữ liệu 3DEXPERIENCE thay vì tệp rời.
Không. Ứng dụng vẫn cần cài đặt cục bộ trên máy người dùng và đòi hỏi một máy trạm đủ mạnh, dù dữ liệu CAD được lưu trên cloud.
Khác với kiểu floating hoặc node-locked của V5, phiên bản mới dùng cấp phép theo người dùng định danh (named-user) gắn với tài khoản cụ thể; một số role có giấy phép chia sẻ được, gần giống kiểu floating.
Có. V5 có thể kết nối tới nền tảng 3DEXPERIENCE qua add-on để quản lý dữ liệu CAD song song với người dùng 3DEXPERIENCE CATIA.
Không. Vẫn có bản cài đặt nền tảng 3DEXPERIENCE tại chỗ (on-premise), nơi doanh nghiệp tự kiểm soát hạ tầng và quản trị.
Dassault Systèmes phát hành theo chu kỳ hằng năm, tên phiên bản tương ứng với năm, kèm nhiều bản service pack giữa các kỳ phát hành.
Bản cloud được cập nhật và cài đặt tự động. Bản on-premise cần nâng cấp thủ công, thường thực hiện khi có thay đổi lớn.
Ứng dụng thiết kế chỉ chạy trên Windows; tuy nhiên các ứng dụng web xem CAD hoạt động được trên Mac và thiết bị di động.
Bản on-premise có thể đạt tuân thủ vì doanh nghiệp kiểm soát quyền truy cập; bản cloud hiện chưa đáp ứng được yêu cầu này.
Gián đoạn ngắn hầu như không ảnh hưởng nhờ bộ nhớ đệm cục bộ. Mất kết nối kéo dài có thể buộc phải đóng ứng dụng, nhưng chỉ mất phần tiến độ kể từ lần lưu cache gần nhất (có thể tuỳ chỉnh).
Chức năng hoạt động tương tự, nhưng 3DEXPERIENCE lưu bản sao dưới dạng đối tượng được quản lý, đảm bảo luôn là phiên bản mới nhất — khác với V5 lưu cục bộ/mạng dễ gây lệch phiên bản.
Không. Việc chuyển đổi chủ yếu là khác biệt về giao diện người dùng và hệ thống dựa trên tệp so với cơ sở dữ liệu, chứ không thay đổi các khái niệm cốt lõi.
Nhận báo giá nhanh và lộ trình triển khai phù hợp với doanh nghiệp — cùng đội ngũ kỹ thuật VINIS.
