Khi chiêm ngưỡng một chiếc siêu xe bóng bẩy hay cầm trên tay một chiếc điện thoại thông minh cao cấp, điều đầu tiên thu hút ánh nhìn của chúng ta chính là sự mượt mà hoàn hảo của lớp vỏ ngoài. Ánh sáng phản chiếu trên các bề mặt này trôi đi một cách liền mạch, không hề có một gợn sóng hay sự đứt gãy nào.
Để đạt được hiệu ứng thị giác tuyệt mỹ đó, các kỹ sư tạo dáng công nghiệp đã phải áp dụng một tiêu chuẩn thiết kế vô cùng khắt khe mang tên “Class A Surface” (Bề mặt Class A). Vậy chính xác thuật ngữ này có ý nghĩa gì trong thế giới kỹ thuật số CAD 3D và tại sao nó lại mang tính quyết định đến sự thành bại của một sản phẩm?

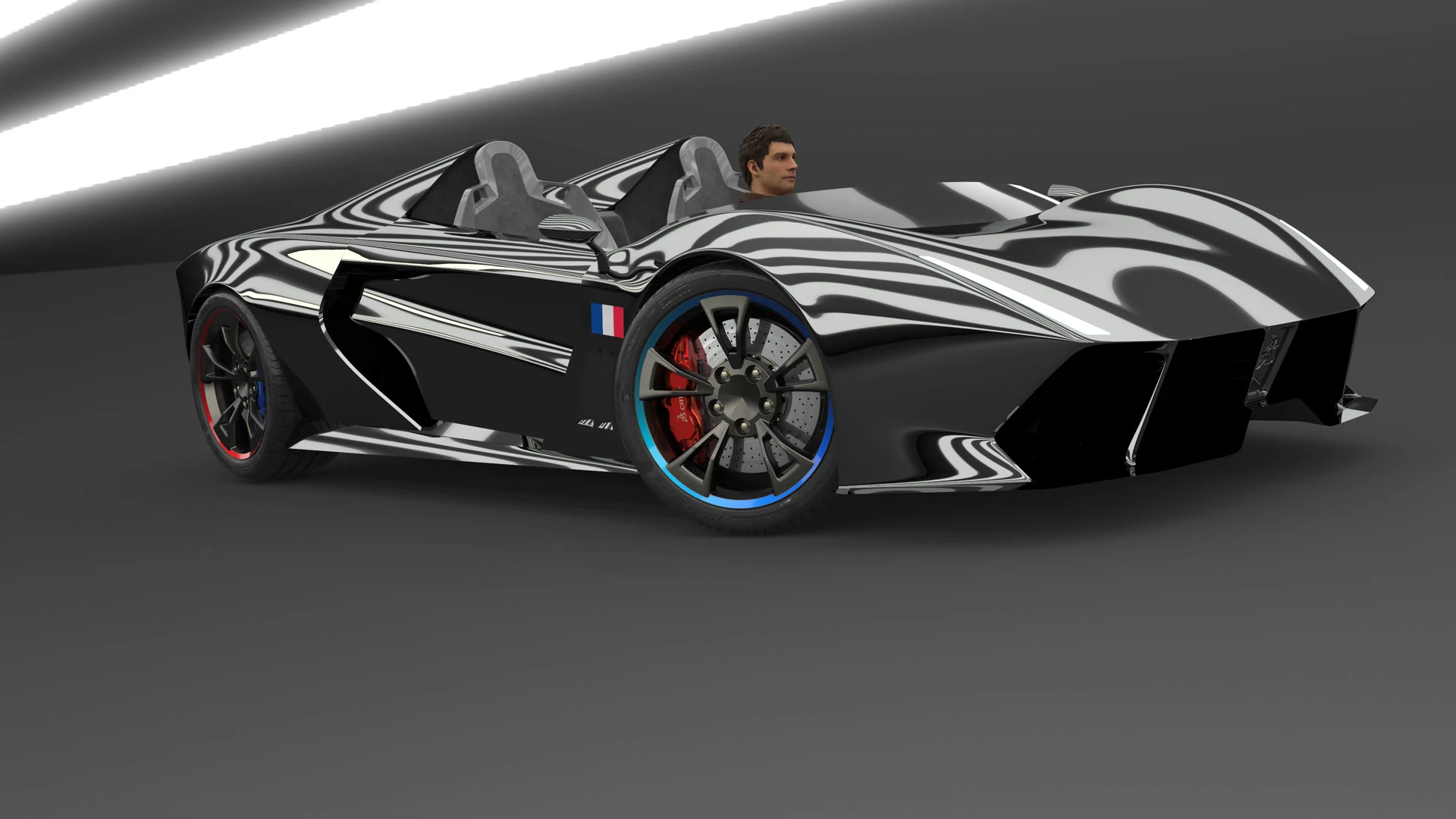

Mô hình bề mặt Class A của xe 3D trong phần mềm 3DEXPERIENCE
Class A Surface là gì?
Trong thiết kế CAD, bề mặt của một sản phẩm được phân chia thành nhiều cấp độ khác nhau (Class A, Class B, Class C) dựa trên chức năng và vị trí của chúng.
Class A Surface là thuật ngữ dùng để chỉ những bề mặt có chất lượng thẩm mỹ cao nhất, thường là những bề mặt ở bên ngoài, có thể nhìn thấy và chạm vào được bởi người sử dụng cuối. Mục tiêu tối thượng của bề mặt Class A là mang lại hiệu ứng thị giác hoàn hảo và tối ưu hóa tính khí động học.
Về mặt kỹ thuật toán học, một bề mặt chỉ được công nhận là Class A khi nó đạt được độ liên tục về độ cong ở mức độ cao nhất (thường là G2 – Curvature continuity hoặc G3 – Acceleration continuity).
- Không chỉ liền kề (G0) hay tiếp tuyến (G1): Các bề mặt nối với nhau không được tạo ra góc cạnh hay nếp gấp.
- Sự mượt mà tuyệt đối (G2, G3): Bán kính độ cong tại điểm giao thoa giữa hai bề mặt phải bằng nhau, giúp ánh sáng khi chiếu vào và phản xạ lại không bị bóp méo, đứt gãy hay tạo ra những gợn sóng (zebra lines) bất thường trên màn hình kiểm tra.
Nói một cách đơn giản, Class A Surface là sự kết hợp đỉnh cao giữa “nghệ thuật tạo dáng thẩm mỹ” và “khoa học toán học chính xác”.

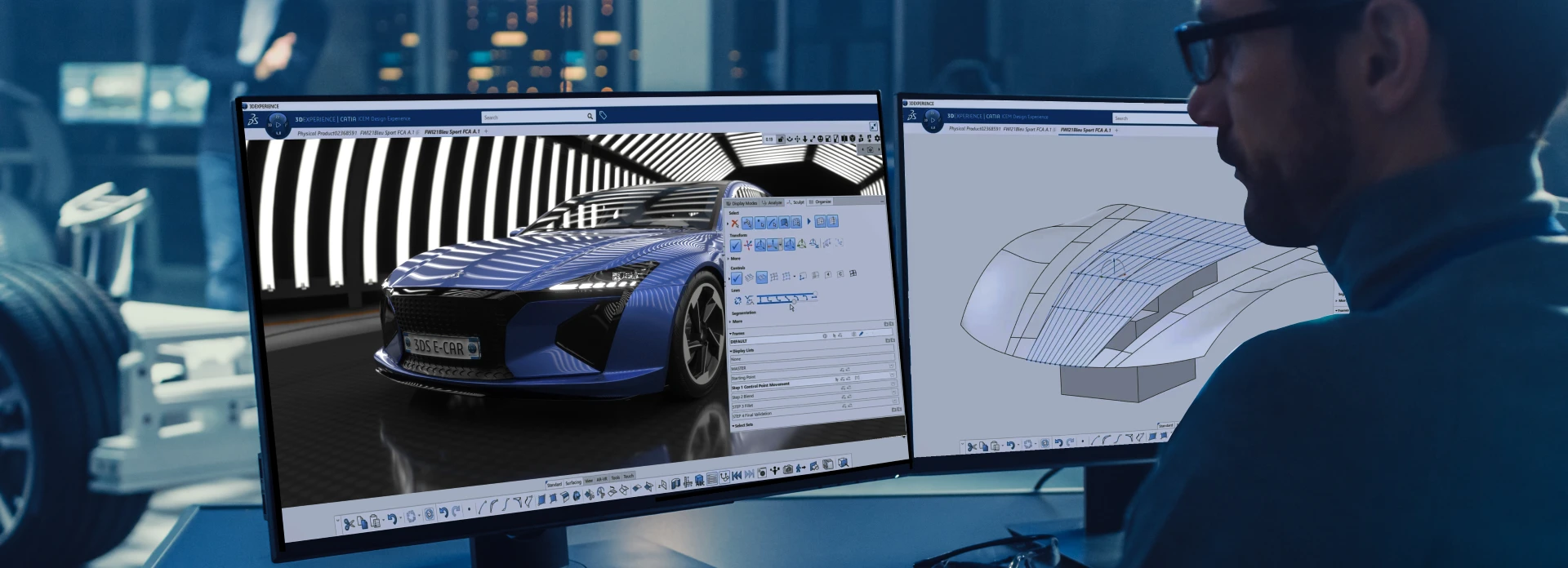

Thiết kế trên CATIA 3DEXPERIENCE
Khi nào Class A Surface trở thành yêu cầu bắt buộc?
Không phải bất kỳ chi tiết hay sản phẩm nào cũng cần đến thiết kế Class A, bởi việc tạo ra nó đòi hỏi rất nhiều thời gian, kỹ năng chuyên môn cao và các phần mềm CAD chuyên dụng. Đối với các chi tiết cơ khí ẩn bên trong (như giá đỡ, bánh răng) hoặc mặt trong của vỏ nhựa (Class B, Class C), yếu tố chức năng và độ bền được ưu tiên hơn tính thẩm mỹ.
Tuy nhiên, Class A Surface sẽ trở thành yêu cầu bắt buộc mang tính sống còn trong các lĩnh vực sau:
- Ngành công nghiệp Ô tô: Đây là nơi thuật ngữ Class A ra đời và được ứng dụng mạnh mẽ nhất. Toàn bộ phần ngoại thất (nắp capo, mui xe, cửa xe) và các bề mặt nội thất đập vào mắt người lái (bảng điều khiển taplo, vô lăng) đều bắt buộc phải là bề mặt Class A. Khách hàng sẵn sàng chi trả hàng tỷ đồng cho một chiếc xe và họ sẽ không chấp nhận bất kỳ một sự biến dạng ánh sáng nhỏ nào trên lớp sơn ngoại thất.
- Hàng không vũ trụ và Drone/UAV: Bề mặt vỏ máy bay, cánh máy bay hay thân Drone không chỉ cần đẹp mà còn phải đáp ứng nghiêm ngặt tính khí động học. Bề mặt Class A giúp luồng không khí trượt đi mượt mà nhất, giảm thiểu tối đa lực cản và tiếng ồn, từ đó tối ưu hóa hiệu suất bay và tiết kiệm nhiên liệu.
- Thiết bị điện tử tiêu dùng cao cấp: Các sản phẩm như điện thoại thông minh, laptop cao cấp, đồng hồ thông minh hay tai nghe công thái học đều coi bề mặt Class A là yếu tố cạnh tranh. Một thiết kế cong tràn viền mượt mà sẽ mang lại cảm giác cầm nắm cao cấp, khẳng định giá trị thương hiệu.
- Hàng xa xỉ và thiết bị y tế: Các thiết bị y tế cao cấp, vỏ máy MRI, hay các mặt hàng gia dụng đắt tiền cũng đang áp dụng tiêu chuẩn Class A để tạo ra sự tin cậy, cảm giác sạch sẽ và hiện đại.
Làm chủ thiết kế Class A cùng giải pháp từ VINIS
Thiết kế Class A là một thách thức toán học phức tạp mà các phần mềm CAD cơ bản thường gặp lỗi khi xử lý độ liên tục G2/G3 trên diện tích lớn. Để giải quyết triệt để bài toán này, đặc biệt là trong lĩnh vực đòi hỏi tính khí động học khắt khe như hàng không, CATIA từ Dassault Systèmes luôn là nền tảng thiết kế tối thượng được lựa chọn.
Là đối tác được ủy quyền của Dassault Systèmes cung cấp giải pháp CATIA chính hãng tại Việt Nam, VINIS hiểu rõ bề mặt Class A mang tính sống còn thế nào đối với các thiết bị bay. Nếu doanh nghiệp của bạn đang phát triển sản phẩm đòi hỏi tối ưu khí động học cao, việc chuẩn hóa quy trình thiết kế bề mặt là bước đi không thể bỏ qua.
Kính mời Quý chuyên gia và kỹ sư tham dự WEBINAR: ỨNG DỤNG CATIA TRONG THIẾT KẾ DRONE/UAV để trực tiếp trải nghiệm sức mạnh kiến tạo bề mặt hoàn hảo từ nền tảng CATIA. Đăng ký giữ chỗ miễn phí ngay tại đây: https://forms.gle/WFwkeQwJ7XFzdiJ99
