Tổng quan về vai trò của mô phỏng FEA trong kỹ thuật và sản xuất hiện đại
Trong ngành công nghiệp hiện đại, các doanh nghiệp sản xuất đang phải đối mặt đồng thời với nhiều áp lực: rút ngắn thời gian đưa sản phẩm ra thị trường, giảm chi phí thử nghiệm vật lý, nâng cao độ an toàn và độ tin cậy của sản phẩm, đồng thời vẫn phải tối ưu khối lượng, vật liệu và hiệu suất vận hành. Trong bối cảnh đó, mô phỏng số không còn là một công cụ hỗ trợ mang tính “tùy chọn”, mà đã trở thành một phần cốt lõi trong quy trình thiết kế và phát triển sản phẩm.
FEA – Finite Element Analysis (Phân tích phần tử hữu hạn) là nền tảng quan trọng nhất trong mô phỏng cơ học kỹ thuật. Thông qua FEA, kỹ sư có thể mô phỏng hành vi của kết cấu, chi tiết máy và hệ thống công nghiệp dưới tác động của tải trọng, môi trường làm việc và các điều kiện vận hành khác nhau, từ đó đưa ra quyết định thiết kế dựa trên cơ sở khoa học thay vì chỉ dựa vào kinh nghiệm hay thử – sai.
Tuy nhiên, trong thực tế triển khai tại doanh nghiệp, không ít dự án FEA cho ra kết quả “có số liệu, có hình ảnh, có contour đẹp” nhưng lại không phản ánh đúng bản chất vật lý của bài toán. Nguyên nhân cốt lõi thường không nằm ở phần mềm hay năng lực tính toán, mà nằm ở việc chọn sai dạng bài toán mô phỏng FEA, hoặc hiểu chưa đúng ranh giới giữa các loại phân tích tĩnh, động, tuyến tính, phi tuyến và quasi-static.
Bài toán phân tích tĩnh – nền tảng cơ bản nhưng dễ bị lạm dụng
Phân tích tĩnh là dạng bài toán FEA cơ bản và được sử dụng nhiều nhất trong thực tế kỹ thuật. Về bản chất, đây là bài toán xét trạng thái cân bằng của kết cấu dưới tác động của ngoại lực, trong đó lực quán tính do tránh gia tốc được bỏ qua. Điều này đồng nghĩa với việc tải trọng được giả thiết tác động đủ chậm để hệ có thể đạt cân bằng tại mỗi thời điểm.
Trong phân tích tĩnh, kết quả quan tâm thường là phân bố ứng suất, biến dạng và chuyển vị của kết cấu. Đây là công cụ rất hiệu quả để đánh giá độ bền, độ cứng và khả năng chịu tải của chi tiết máy, khung kết cấu, vỏ thiết bị hay đồ gá trong điều kiện làm việc ổn định.
Phân tích tĩnh có thể chia thành hai nhóm lớn là tuyến tính và phi tuyến. Với bài toán tuyến tính, vật liệu được giả thiết làm việc trong vùng đàn hồi tuyến tính theo định luật Hooke, biến dạng nhỏ và không có các hiện tượng tiếp xúc phức tạp. Ưu điểm của dạng bài toán này là thời gian tính nhanh, dễ hội tụ và phù hợp cho giai đoạn thiết kế sơ bộ, so sánh phương án hoặc tối ưu hình học ban đầu.
Ngược lại, trong nhiều trường hợp thực tế, kết cấu làm việc vượt quá giới hạn đàn hồi, xuất hiện biến dạng dẻo, tiếp xúc, ma sát hoặc chuyển vị lớn. Khi đó, việc tiếp tục sử dụng phân tích tĩnh tuyến tính sẽ dẫn đến kết quả sai lệch nghiêm trọng, đặc biệt là ở vùng tập trung ứng suất. Phân tích tĩnh phi tuyến cho phép mô hình hóa đầy đủ đặc tính vật liệu trong cả vùng đàn hồi và dẻo, đồng thời xét đến ảnh hưởng của hình học phi tuyến và tiếp xúc, từ đó phản ánh chính xác hơn hành vi thực tế của kết cấu.
Phân tích động lực học tuyến tính – khi tải trọng thay đổi theo thời gian
Không phải mọi bài toán kỹ thuật đều có thể quy về trạng thái tĩnh. Trong nhiều hệ thống công nghiệp, tải trọng thay đổi theo thời gian, gây ra rung động, dao động hoặc phản ứng tức thì của kết cấu. Khi đó, phân tích động lực học trở thành công cụ bắt buộc.
Trong động lực học tuyến tính, hệ được giả thiết làm việc trong vùng đàn hồi tuyến tính, biến dạng nhỏ và lực cản (damping) phụ thuộc tuyến tính vào vận tốc hoặc chuyển vị. Dạng phân tích này cho phép kỹ sư nghiên cứu hành vi dao động của kết cấu, xác định tần số riêng, dạng dao động và phản ứng của hệ dưới các dạng kích động khác nhau.

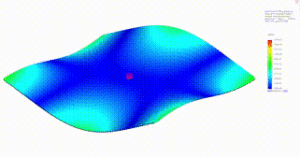

Một trong những ứng dụng quan trọng nhất của động lực học tuyến tính là phân tích dao động riêng (modal analysis). Kết quả modal analysis giúp xác định các tần số dao động tự nhiên của hệ, từ đó tránh hiện tượng cộng hưởng – nguyên nhân gây hư hỏng nghiêm trọng trong nhiều thiết bị cơ khí và hệ thống công nghiệp.
Tuy nhiên, cần nhấn mạnh rằng ứng suất và biến dạng hiển thị trong modal analysis không có ý nghĩa đánh giá độ bền tuyệt đối. Đây là một hiểu lầm phổ biến trong thực tế triển khai FEA. Modal analysis chủ yếu dùng để hiểu hình dạng dao động và thứ tự mode, chứ không dùng để kết luận chi tiết có “bền hay không”.
Ngoài modal analysis, động lực học tuyến tính còn được sử dụng để phân tích đáp ứng theo thời gian, đáp ứng trong miền tần số hoặc đáp ứng ngẫu nhiên, đặc biệt trong các bài toán liên quan đến rung động máy móc, thiết bị quay, phương tiện giao thông hoặc kết cấu chịu kích động từ môi trường.
Phân tích động lực học phi tuyến – mô phỏng hiện tượng thực tế phức tạp
Khi hệ thống làm việc trong điều kiện có biến dạng lớn, vật liệu phi tuyến hoặc tiếp xúc phức tạp, các giả thiết tuyến tính không còn phù hợp. Trong trường hợp này, phân tích động lực học phi tuyến là lựa chọn bắt buộc để mô phỏng chính xác hành vi thực tế.
Các bài toán động lực học phi tuyến thường xuất hiện trong mô phỏng va chạm, rơi tự do, dập tốc độ cao, tai nạn, crash test hoặc các quá trình có thời gian diễn ra rất ngắn nhưng vận tốc và gia tốc lớn. Đối với các bài toán này, thuật giải Explicit thường được ưu tiên sử dụng do khả năng xử lý tốt các hiện tượng phi tuyến mạnh và tiếp xúc phức tạp.
Tuy nhiên, không phải mọi bài toán động lực học phi tuyến đều phù hợp với Explicit. Nếu hiện tượng diễn ra trong thời gian dài hơn, lực quán tính vẫn đáng kể nhưng không quá đột ngột, thuật giải Implicit có thể là lựa chọn hiệu quả hơn về mặt thời gian tính toán và độ ổn định.
Việc lựa chọn sai thuật giải trong động lực học phi tuyến có thể dẫn đến thời gian tính kéo dài bất hợp lý, kết quả không hội tụ hoặc thậm chí sai hoàn toàn bản chất vật lý của bài toán.
Bài toán quasi-static – giải pháp cho các bài toán biến dạng lớn và tiếp xúc phức tạp
Quasi-static là một khái niệm đặc biệt trong FEA, thường gây nhầm lẫn cho nhiều kỹ sư mới tiếp cận mô phỏng. Về mặt thiết lập, bài toán quasi-static thường được giải bằng thuật giải Explicit dynamic. Tuy nhiên, về bản chất vật lý, đây vẫn là bài toán gần với tĩnh, trong đó lực quán tính là rất nhỏ so với nội lực của hệ.
Qu thấy được áp dụng rộng rãi trong các bài toán tạo hình kim loại như dập tấm, cán thép, uốn kim loại hoặc bulk forming. Những bài toán này thường có biến dạng rất lớn và nhiều điều kiện tiếp xúc phức tạp, khiến phương pháp static implicit khó hội tụ hoặc không giải được.
Để đảm bảo bài toán thực sự mang tính quasi-static, tiêu chí quan trọng nhất là năng lượng động (kinetic energy) phải nhỏ hơn rất nhiều so với năng lượng nội (internal energy). Nếu năng lượng động tăng cao, bài toán sẽ chuyển sang bản chất động lực học và kết quả ứng suất, biến dạng sẽ không còn chính xác cho mục đích đánh giá tĩnh.
Những sai lầm phổ biến khi triển khai mô phỏng FEA trong doanh nghiệp
Trong thực tế tư vấn và triển khai FEA cho doanh nghiệp sản xuất, có thể thấy nhiều sai lầm lặp đi lặp lại. Phổ biến nhất là việc dùng phân tích tĩnh cho bài toán có bản chất động, hoặc đánh giá độ bền dựa trên kết quả modal analysis. Ngoài ra, việc không mô hình hóa đầy đủ vùng biến dạng dẻo của vật liệu, đặt điều kiện biên không phản ánh đúng thực tế lắp ráp và vận hành, hoặc lạm dụng mass scaling trong quasi-static cũng là những nguyên nhân khiến kết quả mô phỏng thiếu độ tin cậy.
Mô phỏng FEA không đơn thuần là thao tác phần mềm, mà là một quá trình tư duy kỹ thuật dựa trên hiểu biết sâu sắc về cơ học, vật liệu và bản chất vật lý của bài toán. Việc lựa chọn đúng dạng bài toán FEA – từ phân tích tĩnh, động lực học tuyến tính, động lực học phi tuyến cho tới quasi-static – đóng vai trò quyết định đến độ chính xác và giá trị ứng dụng của kết quả mô phỏng.
Đối với doanh nghiệp công nghiệp, đầu tư đúng vào FEA không chỉ giúp giảm chi phí thử nghiệm và rút ngắn thời gian phát triển sản phẩm, mà còn nâng cao độ tin cậy, an toàn và năng lực cạnh tranh dài hạn trên thị trường.
Trong thực tế triển khai tại doanh nghiệp, thách thức lớn nhất của mô phỏng FEA không nằm ở việc “có phần mềm hay không”, mà nằm ở cách thiết lập bài toán đúng bản chất kỹ thuật, lựa chọn phương pháp phân tích phù hợp, và chuyển hóa kết quả mô phỏng thành quyết định thiết kế – sản xuất có giá trị thực tế.
