Đồ Gá Là Gì? Phân Loại Và Vai Trò Quan Trọng Trong Sản Xuất Công Nghiệp

Đồ Gá - Thành Phần Không Thể Thiếu Trong Sản Xuất Hiện Đại

Trong bất kỳ nhà máy sản xuất nào, đồ gá (bao gồm jig và fixture) đóng vai trò nền tảng để đảm bảo độ chính xác, tốc độ và sự nhất quán của quy trình gia công. Nếu không có đồ gá, việc sản xuất hàng loạt với chất lượng đồng đều là điều gần như không thể.

Hiểu một cách đơn giản, đồ gá là thiết bị dùng để định vị, kẹp chặt và dẫn hướng chi tiết gia công trong quá trình sản xuất. Chúng giúp cố định phôi ở vị trí chính xác, tạo điều kiện cho dụng cụ cắt hoặc robot thao tác đúng theo yêu cầu kỹ thuật.

Phân Loại Đồ Gá Theo Chức Năng

Tùy theo mục đích sử dụng trong quy trình sản xuất, đồ gá được chia thành ba nhóm chính:

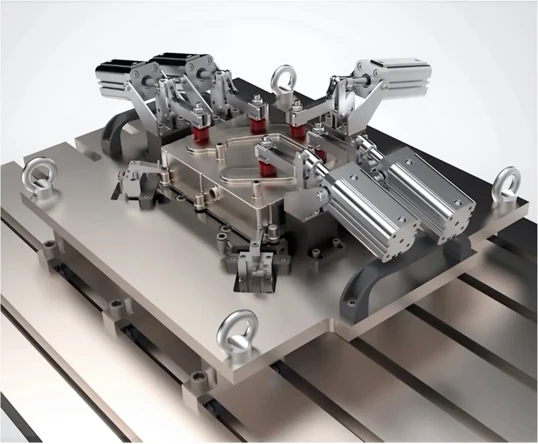

1. Đồ Gá Gia Công (Manufacturing Jig & Fixture)

Đây là nhóm đồ gá phổ biến nhất, được sử dụng trực tiếp trong các nguyên công gia công cơ khí như phay, tiện, khoan, mài. Đồ gá gia công có nhiệm vụ:

• Định vị chính xác phôi trên bàn máy
• Kẹp chặt phôi để chống lại lực cắt trong quá trình gia công
• Dẫn hướng dụng cụ cắt (đặc biệt với jig khoan, jig doa)
• Đảm bảo dung sai kích thước theo yêu cầu bản vẽ

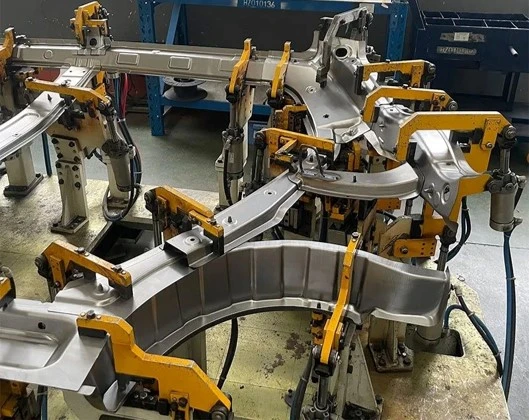

2. Đồ Gá Lắp Ráp (Assembly Fixture)

Đồ gá lắp ráp được thiết kế để hỗ trợ quá trình ghép nối các chi tiết thành cụm hoặc sản phẩm hoàn chỉnh. Chúng đặc biệt quan trọng trong các ngành:

• Ô tô: Đồ gá hàn khung xe, lắp ráp thân xe
• Điện tử: Đồ gá lắp ráp bảng mạch, module
• Hàng không: Đồ gá lắp ráp thân máy bay, cánh máy bay

3. Đồ Gá Kiểm Tra (Inspection Fixture)

Nhóm đồ gá này phục vụ cho việc kiểm tra chất lượng sản phẩm sau gia công hoặc lắp ráp. Đồ gá kiểm tra giúp:

• Cố định chi tiết ở tư thế chuẩn để đo kiểm
• So sánh nhanh sản phẩm thực tế với biên dạng lý thuyết
• Phát hiện sai lệch kích thước, hình dạng một cách chính xác

Giải Pháp Thiết Kế Đồ Gá Chuyên Nghiệp Từ VINIS

Thiết kế đồ gá hiệu quả đòi hỏi sự kết hợp giữa kinh nghiệm kỹ thuật và công cụ phần mềm tiên tiến. VINIS cung cấp bộ giải pháp CAD/CAM/CAE toàn diện từ Dassault Systèmes, giúp doanh nghiệp:

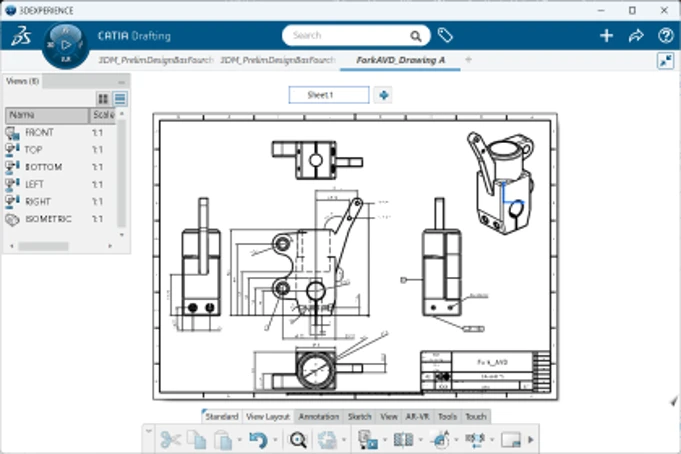

• CATIA: Thiết kế 3D đồ gá với khả năng mô hình hóa tham số, kiểm tra va chạm tự động và quản lý lắp ráp phức tạp
• SIMULIA (Abaqus): Mô phỏng ứng suất và biến dạng của đồ gá dưới tải trọng thực tế
• DELMIA: Mô phỏng quy trình sản xuất và lắp ráp có sử dụng đồ gá, tối ưu hóa layout nhà máy

Liên hệ VINIS để được tư vấn giải pháp thiết kế và tối ưu đồ gá phù hợp với quy trình sản xuất của doanh nghiệp bạn.
